2КТПСП, КТПСП - OKKEN (на базе конструктива OKKEN)

Комплектные трансформаторные подстанции КТПСП - OKKEN, мощностью 160 - 1600 кВА

ТУ 16-530.191-77

Комплектные трансформаторные подстанции КТПСП - OKKEN, мощностью 160 - 1600 кВА, на напряжение 6 (10) кВ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц и автоматизации перехода на резервное или аварийное питание при потере основного питания и автоматического возврата на питание от основных источников при восстановлении напряжения.

КТП - OKKEN может применяться для обеспечения надежного электроснабжения электроприемников I категории и особой группы I категории в системах электроснабжения промышленных предприятий и объектов по добыче, переработке и транспортированию природного газа и нефти.

Эргономичная конструкция КТПСП-OKKEN (на базе конструктива OKKEN) значительно облегчает установку подстанции на объектах, ее эксплуатацию и техническое обслуживание.

Запатентованные новаторские решения обеспечивают соблюдение строгих требований по продолжительности и бесперебойности работы: возможность модификации и изменение конфигурации под напряжением.

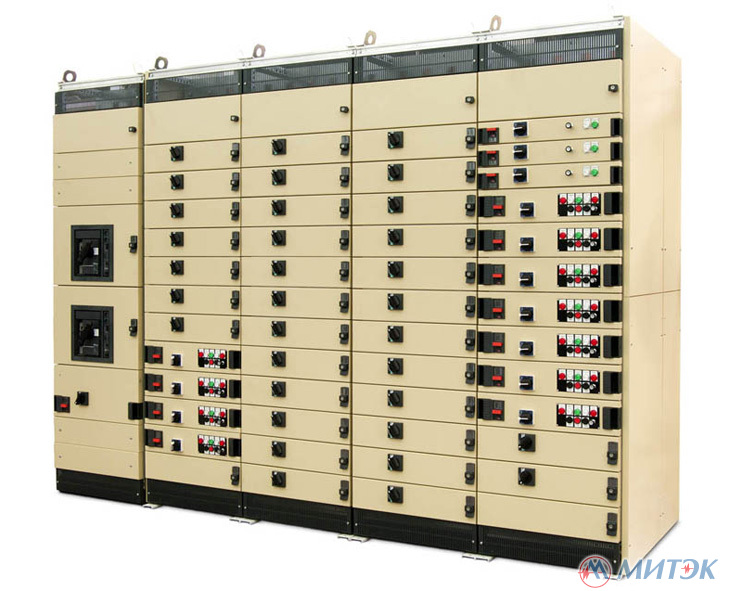

Унифицированная система несущих конструкций и сборных шин в КТП-OKKEN позволяет создавать шкафы как с задним, так и с передним присоединением, обеспечивая при этом оптимальный уровень доступа.

Модульные низковольтные щиты OKKEN изготавливаются Минским электротехническим заводом им. В.И. Козлова по лицензии компании СИСТЕМЫ ОБОРУДОВАНИЯ ЩИТОВ НИЗКОГО НАПРЯЖЕНИЯ (SYSTEMES EQUIPMENTS TABLEAUX BASSE TENSION SETBT), филиал АО "Шнайдер Электрик Индустри" (Франция).

Комплектные трансформаторные подстанции КТПСП-OKKEN комплектуются:

• сухими трансформаторами ТСЗГЛ(Ф) производства Минского ЭТЗ имени В.И. Козлова;
• масляными герметичными трансформаторами ТМГ производства МЭТЗ им. В.И. Козлова.

Подстанции могут быть с одним трансформатором - КТПСП-OKKEN или двумя трансформаторами - 2КТПСП-OKKEN.
