Трансформаторы ТМГ11
Трехфазные масляные силовые трансформаторы ТМГ 11 мощностью 25 - 2500 кВА, напряжением 6(10) - 35 кВ
ТУ РБ 100211261.015-2001
Трехфазные двухобмоточные масляные трансформаторы ТМГ11 (усовершенствованные трансформаторы ТМГ серии 1 модификации 1) герметичного исполнения, без маслорасширителей предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии в условиях наружной или внутренней установки умеренного (от плюс 40 до минус 45°С) или холодного (от плюс 40 до минус 60°С) климата.
Технические характеристики ТМГ 11 мощностью 25 - 2500 кВА, напряжением 6 - 35 кВ климатического исполнения и категории размещения У1, УХЛ1, ХЛ1
Тип и номинал. мощность, кВА |
Напряжение, кВ |
Схема и группа соединения обмоток |
Потери, Вт |
Напря- жение к.з., % |
Вес (масса), кг |

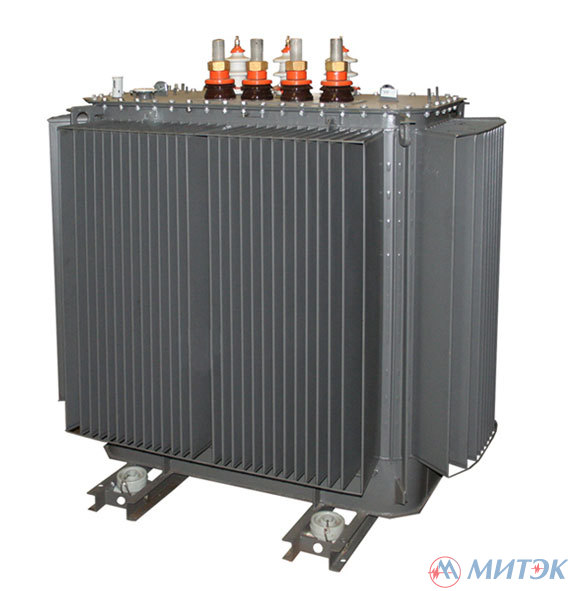

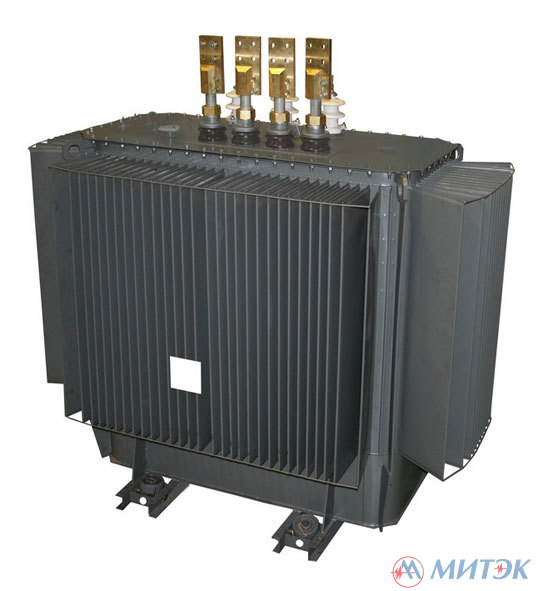

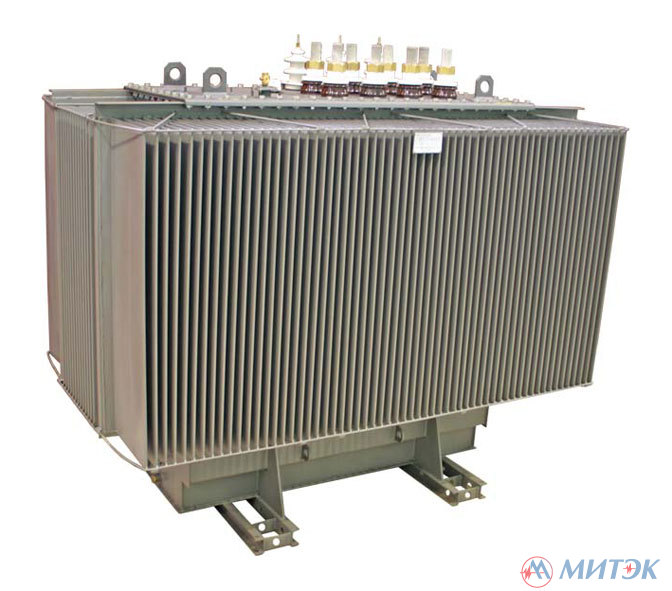

|||
ВН | НН | х.х. | к.з. | масла | полная | |||
ТМГ11 25 кВА | 6; 10 | 0,4 | У/Zн-11 | 95 | 680 | 4,0 | 70 | 260 |
ТМГ11 40 кВА | 6; 10 | 0,4 | У/Zн-11 | 120 | 950 | 4,0 | 70 | 300 |
ТМГ11 100 кВА | 6; 10 | 0,23 | У/Ун-0 | 290 | 1970 | 4,5 | 120 | 490 |
0,4 | У/Ун-0 | 1970 | 4,5 | |||||
У/Zн-11 | 2270 | 4,7 | ||||||
8,05 | 0,38 | УнД-11 | 1970 | 4,5 | ||||
15 | 0,4 | У/Ун-0 | 1970 | 4,5 | ||||
У/Zн-11 | 2270 | 4,7 | ||||||
27,5 | У/Ун-0 | 320 | 1970 | 6,5 | 250 | 720 | ||
35 | У/Ун-0 | 1970 | 6,5 | |||||
У/Zн-11 | 2270 | 6,8 | ||||||
ТМГ11 160 кВА | 6; 10 | 0,23 | У/Ун-0 | 410 | 2600 | 4,5 | 175 | 670 |
0,4 | У/Ун-0 | 2600 | 4,5 | |||||
Д/Ун-11 | 2900 | 4,5 | ||||||
У/Zн-11 | 2900 | 4,7 | ||||||
15 | У/Ун-0 | 2600 | 4,5 | |||||
У/Zн-11 | 2900 | 4,7 | ||||||
27,5 | У/Ун-0 | 480 | 2650 | 6,0 | 310 | 980 | ||
35 | У/Ун-0 | 2650 | 6,0 | |||||
У/Zн-11 | 3100 | 6,8 | ||||||
ТМГ11 250 кВА | 6,3 | 0,4 | У/Ун-0 | 570 | 3700 | 4,5 | 225 | 920 |
Д/Ун-11 | 4200 | |||||||
6; 10 | 0,23 | УнД-11 | 3700 | |||||
0,4 | У/Ун-0 | 3700 | 4,5 | |||||
Д/Ун-11 | 4200 | 4,5 | ||||||
У/Zн-11 | 4200 | 4,7 | ||||||
10,5 | У/Ун-0 | 3700 | 4,5 | |||||
15 | У/Ун-0 | 3700 | ||||||
Д/Ун-11 | 4200 | |||||||
27,5 | У/Ун-0 | 630 | 3700 | 6,5 | 420 | 1290 | ||
35 | У/Ун-0 | 3700 | 6,5 | |||||
У/Zн-11 | 4200 | 6,8 | ||||||
ТМГ11 400 кВА | 6; 10 | 0,23 | УнД-11 | 830 | 5400 | 4,5 | 305 | 1255 |
0,4 | У/Ун-0 | 5400 | ||||||
Д/Ун-11 | 5600 | |||||||
УнД-11 | 5400 | |||||||
8,15 | 0,38 | УнД-11 | 5400 | |||||
15 | 0,4 | У/Ун-0, Д/Ун-11 | 5800 | |||||
27,5 | У/Ун-0 | 5500 | 6,5 | 570 | 1680 | |||
35 | У/Ун-0 | |||||||
ТМГ11 630 кВА | 6; 6,3; 10 | 0,4 | У/Ун-0, Д/Ун-11 | 1060 | 7450 | 5,5 | 450 | 1860 |
27,5 | У/Ун-0 | 1100 | 8700 | 6,5 | 706 | 2450 | ||
35 | ||||||||
ТМГ11 1000 кВА | 6; 6,3; 10 | 0,4 | У/Ун-0, Д/Ун-11 | 1400 | 10800 | 5,5 | 725 | 2750 |
ТМГ11 1250 кВА | 6; 6,3; 10 | 0,4 | Д/Ун-11 | 1650 | 13500 | 6,0 | 875 | 3250 |
ТМГ11 1600 кВА | 6; 10 | 0,4 | Д/Ун-11 | 2150 | 16500 | 6,0 | 1170 | 4250 |
ТМГ11 2500 кВА | 6; 10 | 0,4 | Д/Ун-11 | 2600 | 26500 | 6,0 | 1800 | 6680 |
35 | 6,3 | У/Д-11 | 3000 | 23500 | 6,0 | 1825 | 6700 | |
10,5 |
Параметры силовых герметичных трансформаторов ТМГ11
Окружающая среда не взрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м.
Номинальная частота 50 Гц. Регулирование напряжения осуществляется в диапазоне до ± 5% на полностью отключенном трансформаторе (ПБВ) переключением ответвлений обмотки ВН ступенями по 2,5%.
Согласно ГОСТ 11677, предельные отклонения технических параметров трансформаторов ТМГ 11 составляют:
- напряжение короткого замыкания ±10%;
- потери короткого замыкания на основном ответвлении +10%;
- потери холостого хода +15%;
- полная масса +10%.
Вводы и отводы нейтрали обмоток стороны НН трансформатора рассчитаны на продолжительную нагрузку током, равным 100 % номинального тока обмотки НН.
Температурные изменения объема масла компенсируются изменением объема гофров бака за счет пластичной их деформации.
Для контроля уровня масла в трансформаторах предусмотрен маслоуказатель поплавкового типа.
Для контроля внутреннего давления в баке и сигнализации в случае превышения им допустимых величин в трансформаторах мощностью 100 кВА и выше, размещаемых в помещении или под навесом, предусматривается по заказу потребителя установка электроконтактного мановакуумметра.
Для измерения температуры верхних слоев масла на крышке трансформаторов предусмотрена гильза для установки жидкостного стеклянного термометра.
По заказу потребителя трансформаторы ТМГ11 комплектуются жидкостными стеклянными термометрами.
Для измерения температуры верхних слоев масла и управления внешними электрическими цепями трансформаторы ТМГ11 мощностью от 630 до 2500 кВА, предназначенные для эксплуатации в помещении или под навесом, по заказу потребителя комплектуются манометрическим сигнализирующим термометром.
Трансформаторы ТМГ 11 мощностью от 250 до 2500 кВА комплектуются транспортными роликами для перемещения трансформатора в продольном и поперечном направлениях.
Трансформаторы ТМГ 11 мощностью 25 - 160 кВА классов напряжения 10 и 15 кВ комплектуются транспортными роликами по заказу потребителя.
Трансформаторы ТМГ11 100 – 400 кВА /27,5/0,4 кВ предназначены для приема электрической энергии переменного тока напряжением 27,5 кВ, преобразования её в электроэнергию напряжением 0,4 кВ и снабжения ею электроприемников железнодорожных объектов (разъездов, остановочных пунктов, переездов, линейно-путевых зданий).
Трансформаторы ТМГ11 100 – 400 кВА /27,5 кВ используются в железнодорожных трансформаторных подстанциях КТПЖ мощностью 100 - 400 кВА напряжением 27,5 кВ.
Более 2-х миллионов трансформаторов типа ТМГ производства Минского электротехнического завода им. В.И. Козлова надёжно и практически с нулевыми эксплуатационными издержками работают на промышленных объектах, в городских и сельских электросетях.
Основная номенклатура трансформаторов ТМГ11
ТМГ11 - 25 /6-10/0.4 ТМГ11 - 40/6-10/0.4 ТМГ11 - 100 /6-35/0.4 ТМГ11 - 160 /6-35/0.4 ТМГ11 - 250 /6-35/0.4 ТМГ11 - 400 /6-35/0.4 |
ТМГ11 - 630 /6-35/0.4 |
Техническая документация и инструкции по масляным трансформаторам ТМГ 11
Полные технические характеристики трансформаторов ТМГ11 25 - 2500 кВА / 6 - 35 кВ
Опросный лист: Технические характеристики силового масляного трансформатора ТМГ11
Опросный лист для заказа Нестандартного масляного трансформатора
Руководство по эксплуатации на трансформаторы ТМГ11
Сертификат на трансформаторы силовые ТМГ11 мощностью до 2500 кВА напряжением до 35 кВ
Каталог: Силовые масляные трансформаторы 16 - 3200 кВА
Аттестованы ПАО Россети: ТМГ и ТСГЛ
Все серии трансформаторов типа ТМГ (МЭТЗ им. В.И. Козлова)
- ТМГ 16 - 63 кВА / 6-15 кВ; 630 - 1250 кВА / 6-20 кВ и 25 кВА / 27,5 кВ
- ТМГ11 25 - 2500 кВА / 6(10) - 35 кВ (усовершенствованные ТМГ)
- ТМГсу, ТМГсу11 25 - 250 кВА (с симметрирующим устройством)
- ТМГ12 100 - 1250 кВА (энергосберегающие с классом энергоэффективности Х2К1)
- ТМГ21 630 - 3200 кВА (с обмоткой НН из алюминиевой фольги)
- ТМГ32 630 - 1600 кВА (энергосберегающие с классом энергоэффективности Х2К1 и улучшенными весом и габаритами)
- ТМГ33 63 - 2500 кВА (энергосберегающие с классом энергоэффективности Х2К2 или Х3К2)
Гарантия на силовые трансформаторы и трансформаторные подстанции
- на силовые трансформаторы - 5 лет, на трансформаторы ТМТО - 3 года,
- на комплектные трансформаторные подстанции КТП - 3 года
со дня ввода в эксплуатацию, но не более 4-х лет с даты выпуска.
Полный срок службы трансформаторов и подстанций - не менее 30 лет.
