Модернизированные КТП ТАС-М, КТП ПАС-М 63 - 250; 630 кВА

Киосковые комплектные трансформаторные подстанции КТП ПАС-M и КТП ТАС-M (проходного и тупикового типа модернизированные) мощностью 63 - 250; 630 кВА, напряжением 6 (10) /0,4 кВ

ТУ РБ 100211261.029-2003

Заказ подстанций КТП киоскового типа осуществляется по опросным листам.

Комплектные трансформаторные подстанции КТП ПАС-M (проходные), мощностью 630 кВА и КТП ТАС-M (тупиковые) мощностью 63 - 250; 630 кВА, напряжением 6 (10) /0,4 кВ являются модернизированным вариантом подстанций типа КТП ТАС и КТП ПАС.

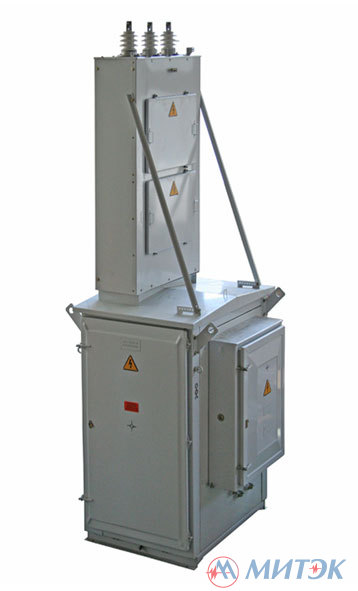

Особенности модернизированых КТП ТАС-М 63 - 250 кВА/10(6)/0,4 кВ:

• Уменьшенные габариты по сравнению с киосковыми подстанциями КТП ТАС 63 - 250 кВА;
• Высоковольтный ввод в подстанцию КТП ТАС-М 63 -250 кВА  - воздушный; выводы отходящих линий -воздушные или кабельные:
• Максимальное количество отходящих линий - три;
• Учет активной энергии на вводе 0,4 кВ осуществляется электронным счетчиком.
• Подключенным через испытательную коробку к трансформаторам тока и фазам сети.

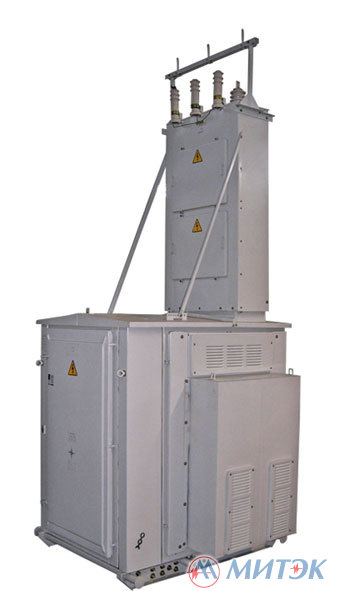

Особенности КТП ПАС-M и КТП ТАС-M 630 кВА/10(6)/0,4 кВ:

• Уменьшенные габаритные размеры по сравнению с киосковой подстанцией КТП ТАС или КТП ПАС 630 кВА
• Выводы отходящих линий - кабельные;
• Максимальное количество отходящих линий - восемь;
• Наличие защиты (УЗО) в цепях внутреннего освещения от поражения электрическим током людей при прикосновении к токоведущим частям электроприборов или нарушении их изоляции;
• комплектация КТП ПАС-M и КТП ТАС-M 630 кВА счётчиками активной и реактивной энергии (по требованию заказчика возможна установка только активного счётчика).

Киосковые КТП ТАС-М и КТП ПАС-М комплектуются современными масляными силовыми трансформаторами серии ТМГ производства Минского ЭТЗ им. В.И. Козлова.
