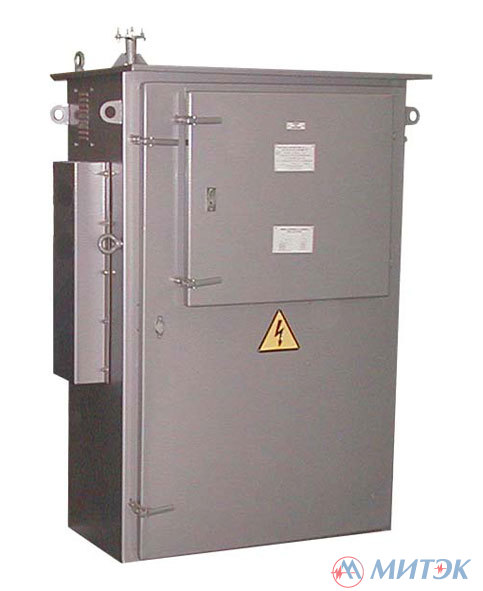

ШГС-5805, ШГС-5805М (модернизированное)

Устройства комплектные серии ШГС: ШГС-5805, ШГС-5805М (модернизированное)

ТУ РБ 05544590.003-94

Устройства комплектные серии ШГС предназначены для приема электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 380 В и преобразования ее в электроэнергию напряжением, соответствующим напряжению двигателя, а также для управления и защиты погружных электронасосов добычи нефти с двигателями серии ПЭД мощностью от 14 до 100 кВт с номинальным током не более 50 А и номинальным напряжением 220 В переменного тока в районах с умеренным климатом (от минус 45°С до +40°С).

Минский электротехнический завод им. В.И. Козлова является крупнейшим производителем станций управления типа ШГС-5805 с блоком управления БУ-01 (БРГ).

Устройства комплектные серии ШГС-5805М представляют собой модернизированную станцию ШГС с контроллером (производства АО "Ижевский радиозавод").

Контроллер имеет два исполнения - вариант работы с погружным датчиком и без него, а также позволяет подключать устройства телемеханики. При необходимости отслеживать текущие параметры в забое скважины. В конструкции скважины применяется блок погружной, запитываемый от контроллера серии ТМ.

Устройства комплектные ШГС-5805, ШГС-5805М используются в комплектных устройствах КУ-01 мощностью 63, 100, 160 кВА.
