Энергосберегающие трансформаторы ТМГ12

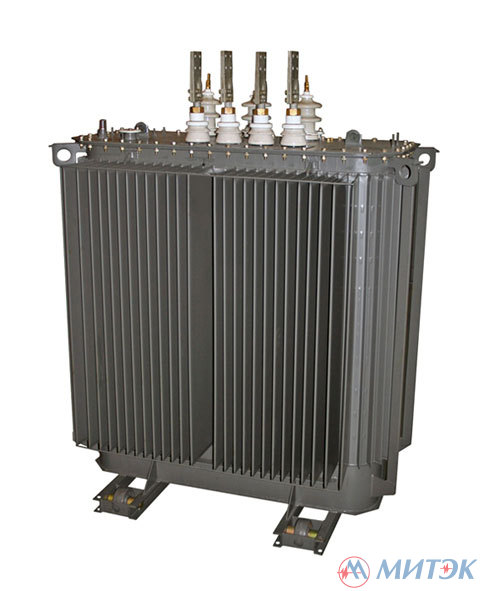

Силовые трансформаторы ТМГ 12 мощностью 100 - 1250 кВА (100, 160, 250, 400, 630, 1250 кВА), напряжением 6 - 15 кВ

ТУ РБ 100211261.015-2001

Уровень потерь холостого хода и короткого замыкания в серии трансформаторов ТМГ12 установлен в соответствии с классом энергоэффективности Х2К1, рекомендациями Европейского комитета электротехнической стандартизации (CENELEC) и снижен (по сравнению с трансформаторами других серий, а также трансформаторами других производителей), что позволяет существенно уменьшить затраты в процессе эксплуатации оборудования. При этом улучшены шумовые характеристики трансформаторов.

Основные технические характеристики трансформаторов ТМГ 12

Схема и группа соединения обмоток: У/Ун-0; Д/Ун-11

Параметры силовых энергосберегающих трансформаторов ТМГ12

Трехфазные двухобмоточные силовые масляные трансформаторы ТМГ 12 предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии в условиях умеренного климата (исполнения У) – от минус 45 до плюс 40°С, для работы в условиях холодного климата (исполнение ХЛ) – от минус 60 до плюс 40°С, для работы в условиях умеренно-холодного климата (исполнение УХЛ) – от минус 60 до плюс 40°С. Трансформаторы с исполнением УХЛ допускают эксплуатацию в климатических исполнениях У и ХЛ.

Номинальная частота 50 Гц. Регулирование напряжения осуществляется в диапазоне до ± 5 % на полностью отключенном трансформаторе (ПБВ) переключением ответвлений обмотки высшего напряжения (ВН) ступенями по 2,5 %. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах.

Трансформаторы ТМГ 12 не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м. Трансформаторы ТМГ12 герметичного исполнения, без маслорасширителей. Температурные изменения объема масла компенсируются изменением объема гофров бака за счет упругой их деформации. Вводы и отводы нейтрали обмоток низшего напряжения (НН) трансформаторов рассчитаны на продолжительную нагрузку током, равным 100% номинального тока обмотки НН.

Для контроля уровня масла в энергосберегающих трансформаторах ТМГ 12 предусмотрен маслоуказатель поплавкового типа. Для предотвращения возникновения избыточного давления в баке сверх допустимого в трансформаторах ТМГ12 мощностью 630 - 1250 кВА устанавливается предохранительный клапан.

Для измерения температуры верхних слоев масла и управления внешними электрическими цепями трансформаторы ТМГ 12 мощностью 630, 1000, 1250 кВА, предназначенные для эксплуатации в помещении или под навесом, по заказу потребителя комплектуются манометрическим сигнализирующим термометром.

Для контроля внутреннего давления в баке и сигнализации в случае превышения им допустимых величин в трансформаторах ТМГ12 мощностью 100 - 1250 кВА, размещаемых в помещении или под навесом, предусматривается по заказу потребителя установка электроконтактного мановакуумметра.

Для измерения температуры верхних слоев масла на крышке трансформаторов предусмотрена гильза для установки жидкостного стеклянного термометра, которым трансформаторы комплектуются по заказу потребителя. Трансформаторы ТМГ 12 мощностью 250 - 1250 кВА комплектуются транспортными роликами для перемещения в продольном и поперечном направлениях.

По заказу потребителя трансформаторы ТМГ12 мощностью 100 - 160 кВА напряжением 10 кВ комплектуются транспортными роликами.

Согласно ГОСТ 11677-85, ГОСТ Р 52719-2007, предельные отклонения технических параметров трансформаторов ТМГ12 составляют:

• напряжение короткого замыкания ±10%;
• потери короткого замыкания на основном ответвлении +10%;
• потери холостого хода +15%;
• полная масса +10%.

Преимущества трансформаторов ТМГ 12

Трехфазные двухобмоточные трансформаторы ТМГ12 мощностью 100 - 1250 кВА, благодаря использованию новых инженерных технологий и усовершенствованной методике расчета, имеют самый низкий уровень потерь холостого хода и короткого замыкания из всех серийно выпускаемых трансформаторов подобного назначения.

В трансформаторах данной серии сохранены лучшие качества трансформаторов серий ТМГ и ТМГ11. Они практически не отличаются по габаритам и массе от ТМГ12, что исключает дополнительные затраты на их установку.

Потери холостого хода и короткого замыкания в минских трансформаторах серии ТМГ 12 снижены на 30% по сравнению с трансформаторами других серий и производителей за счет того, что:

• производятся из специальных сортов высококачественных кремнистых сталей, имеющих наибольшее сопротивление и пониженные потери на гистерезис (перемагничивание);
• для изготовления используется большее количество материала, который оптимально распределен между массой магнитопровода и обмотки;
• конструкция магнитопровода производится по самой передовой технологии Stap-lap, и состоит из пластин с косыми стыками, без отверстий в активной стали;
• толщина пластин не превышает 0,3 мм, а сами пластины лакируются для изоляции друг от друга;
• сборка трансформатора производится высококвалифицированным персоналом на оборудовании ведущих мировых производителей, что исключает любые возможные механические повреждения стали и обеспечивает минимизацию потерь.

Даже при неполной загрузке и ценах на электроэнергию трансформатор ТМГ12 в сутки будет приносить не менее 40 рублей за счет повышенного КПД.

Минские трансформаторы ТМГ 12 используются в условиях наружной и внутренней установки умеренного или холодного (от – 60°С до + 40°С) климата и соответствуют европейскому стандарту CENELEC.

Низкие потери холостого хода и короткого замыкания делают трансформаторы ТМГ12:

• Энергосберегающими
  Годовая экономия на потерях в трансформаторах ТМГ 12 мощностью 630 кВ А составит 6,7 тыс. кВт ч, а в ТМГ 12 мощностью 1000 кВ А составит 5,4 тыс. кВт ч.
• Быстро окупаемыми
  Разница в цене между минским трансформатором ТМГ 12 с трансформаторами более ранних серий составляет около 10 %. Срок окупаемости дополнительных вложений с учетом этой разницы  для ТМГ 12 мощностью 630 кВ А составит менее 1 года, а для ТМГ 12 мощностью 1000 кВ А – менее 2 лет.
• Малошумными
  Улучшенные шумовые характеристики -  дополнительное преимущество снижению потерь холостого хода и короткого замыкания.

Ввод нейтрали обмотки НН рассчитан на продолжительную нагрузку номинальным током, что соответствует последним требованиям МЭК и значительно повышает надежность трансформаторов при несимметричных нагрузках.

Даже при неполной загрузке и нынешних ценах на электроэнергию трансформатор ТМГ 12 каждые сутки будет приносить вам не менее 1$ за счет повышенного КПД по сравнению с аналогичными трансформаторами других производителей.

Трансформаторы ТМГ12 соответствуют европейскому стандарту CENELEC. Аналоги данной серии трансформаторов выпускаются только такими ведущими мировыми производителями как SIEMENS, ABB, AREVA.

Учитывая 10% разницу в сопоставимых ценах трансформаторов серий ТМГ и ТМГ12, срок окупаемости дополнительных вложений в трансформаторы для ТМГ12 составит менее 2 лет. По истечении указанных сроков эксплуатация трансформаторов ТМГ12 начинает приносить экономический эффект за счет экономии потерь электроэнергии.

За весь срок службы трансформатора (более 25 лет), он позволит обеспечить значительную экономию российских энергоресурсов.

Применение данных трансформаторов при проектировании, реконструкции и строительстве новых объектов является наиболее рентабельным (экономичным).

Энергосберегающие трансформаторы ТМГ12 в сравнении с трансформаторами серии ТМГ11.

Номенклатура трансформаторов ТМГ12
