Трансформаторы ТМЭГ, ТМБГ для экскаваторов и буровых установок

Трехфазные масляные силовые трансформаторы ТМЭГ мощностью 40 – 250 кВА и ТМБГ мощностью 250 кВА, напряжением 6(10) кВ

ТУ РБ 100211261.015-2001

Трансформаторы ТМЭГ, ТМБГ: ТМЭГ-40, ТМЭГ-63, ТМЭГ-100, ТМЭГ-160, ТМЭГ-160, ТМЭГ-250, ТМБГ-250, ТМБГ-400, ТМБГ-630.

Трехфазные масляные силовые трансформаторы ТМЭГ, ТМБГ предназначены для преобразования электроэнергии в составе электрооборудования соответственно экскаваторов и буровых установок в условиях умеренного (от плюс 35 до минус 45°С) или холодного (от плюс 35 до минус 60°С) климата.

Окружающая среда невзрывоопасная, запыленность воздуха не более 100 мг/м³. Высота установки над уровнем моря не более 1000 м.

Допускается эксплуатация при температуре окружающего воздуха до плюс 45°С при снижении нагрузки на 15 %. В интервале температур окружающего воздуха от минус 60 до плюс 10°С нагрузка может быть увеличена на 10 %. Регулирование напряжения осуществляется в диапазоне до ±5 % на полностью отключенном трансформаторе (ПБВ) переключением ответвлений обмотки ВН ступенями по 2,5 %.

Трансформаторы ТМЭГ, ТМБГ допускают работу в условиях тряски, вибрации, воздействия инерционных сил при разгоне и торможении поворотной платформы, в условиях крена и дифферента до 12°.

Номинальные рабочие значения механических внешних воздействующих факторов трансформаторов ТМЭГ, ТМБГдля группы механического исполнения М29, при этом:

• максимальная амплитуда ускорения синусоидальной вибрации до 5 м с² (0,5g);
• верхняя частота диапазона синусоидальной вибрации до 35 Гц.

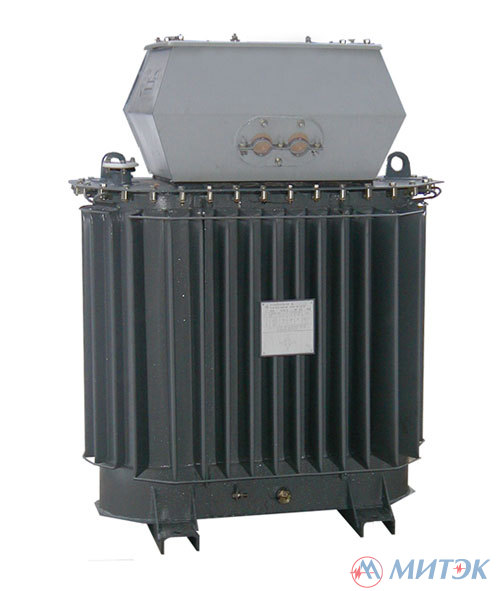

Трансформаторы серии ТМЭГ и ТМБГ герметичного исполнения, без маслорасширителей. Температурные изменения объема масла компенсируются изменением объема гофров бака за счет пластичной их деформации.

Для измерения температуры верхних слоев масла на крышкетрансформаторов ТМЭГ, ТМБГ предусмотрена гильза для установки жидкостного термометра.

Выводы ВН и НН трансформаторов ТМЭГ, ТМБГ закрыты кожухом, защищающим их от механических повреждений и возможности случайного прикосновения к токоведущим частям. Степень защиты IР23.

Трансформаторы ТМБГ снабжены салазками.

Схема и группа соединения обмоток трансформаторов ТМЭГ, ТМБГ У/Ун-0, номинальная частота - 50 Гц, напряжение короткого замыкания - 4,5%.
