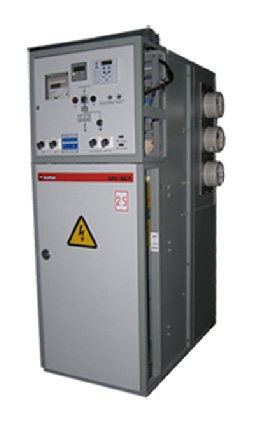

Р/БЕЛ - КРУ в металлической оболочке внутренней установки (Ратон)

Комплектные распределительные устройства КРУ внутренней установки серии Р/БЕЛ

ТУ BY 400052263.032-2009

Применение шкафов Р/БЕЛ

Устройства комплектные распределительные Р/БЕЛ в металлической оболочке внутренней установки предназначены для приема и распределения электрической энергии переменного трехфазного тока промышленной частоты 50 Гц на номинальное напряжение 6; 10 кВ для сетей с изолированной или компенсированной нейтралью для комплектования распределительных устройств электрических подстанций.

Вид основных шкафов Р/БЕЛ в зависимости от встраиваемой аппаратуры и присоединений:

• с выключателями высокого напряжения;
• с разъединителями;
• с разъемными контактными соединениями;
• с разрядниками или ограничителями перенапряжений;
• с трансформаторами напряжения;
• с трансформаторами тока;
• с кабельными сборками или кабельными перемычками;
• с шинными выводами и шинными перемычками;
• с силовыми трансформаторами;
• комбинированные (с трансформаторами напряжения и разрядниками; с выключателями и трансформаторами напряжения);
• с силовыми предохранителями;
• со статическими конденсаторами и разрядниками для защиты вращающихся машин;
• с вакуумными контакторами и предохранителями;
• со вспомогательным оборудованием и аппаратурой (шкафы с источниками оперативного тока и выпрямительными устройствами, релейной защитой, схемами автоматики управления, сигнализации и связи).

По требованию заказчика могут изготавливаться Р/БЕЛ с верхним или нижним расположением сборных шин по сетке схем главных цепей.

Вид климатического исполнения - У3 по ГОСТ 15150.

Срок службы КРУ/БЕЛ - 25 лет.

Комплектные распределительные устройства изготавливают по индивидуальным заказам, в которых оговариваются количество и взаимное расположение шкафов, схемы главных и вспомогательных цепей каждого шкафа и другие технические характеристики.

Основным документом, согласно которому оформляют заказ на комплектные распределительные устройства, является опросный лист, выполненный по форме изготовителя и согласованный с заказчиком.
