Сухие трансформаторы ТСЛ, ТСЗЛ, ТСЗЛФ, ТСЗЛ11, ТСЗЛФ11, ТСДЛ, ТСДЗЛ, ТСДЗЛФ, ТСДЗЛ11, ТСДЗЛФ11 с литой изоляцией

Сухие трансформаторы силовые трехфазные ТСЛ, ТСЗЛ мощностью 25 – 1600 кВА, напряжением 6; 6,3; 10; 10,5 кВ

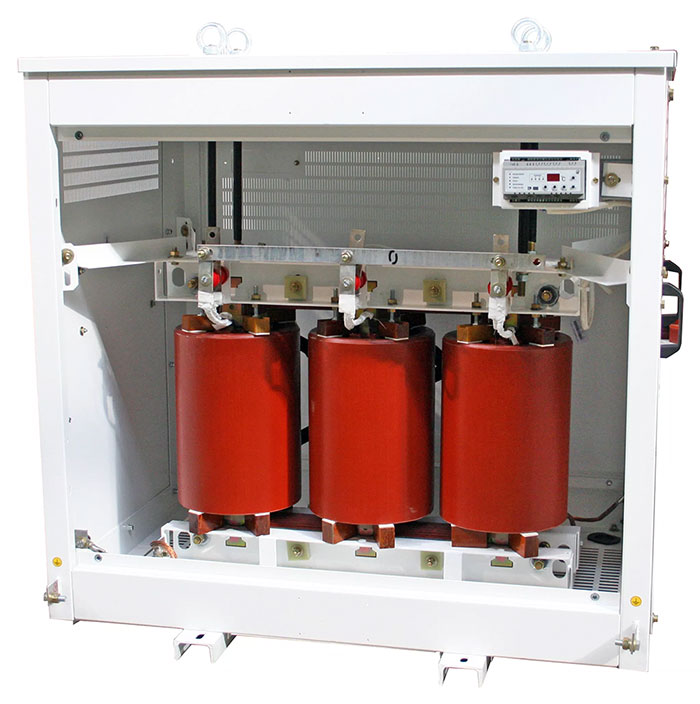

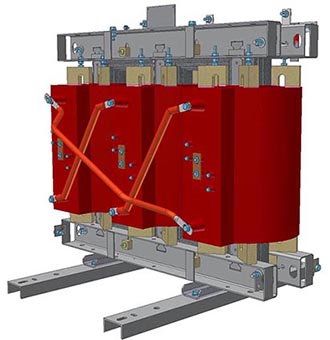

Силовые сухие трансформаторы трехфазные ТСЛ, ТСЗЛ, ТСЗЛФ, ТСЗЛ11, ТСЗЛФ11, ТСДЛ, ТСДЗЛ, ТСДЗЛФ, ТСДЗЛ11, ТСДЗЛФ11 с геафолевой литой изоляцией напряжением до 10,5 кВ предназначены для преобразования электрической энергии в сетях энергосистем и потребителей электроэнергии переменного тока с номинальной частотой 50 Гц.

Номинальное напряжение ВН – 6; 6,3; 10; 10,5 кВ, НН – 0,4 кВ, схема и группа соединения обмоток – У/Ун–0, Д/Ун–11.

Степень защиты трансформаторов ТС(Д)Л – IP00, ТС(Д)ЗЛ(Ф)(11) – IР21.

Трансформаторы предназначены для работы в помещениях в условиях умеренного климата при температуре окружающего воздуха от плюс 40°С до минус 45°С и умеренно-холодного климата от плюс 40°С до минус 60°С.

Сухие трансформаторы комплектуются обмотками собственного производства, материал обмоток – алюминий.

Дополнительно обмотки усилены стеклосеткой, что исключает возникновение трещин в эпоксидном компаунде даже при перегрузке трансформаторов. С такой изоляцией обмотки трансформаторов не требуют технического обслуживания.

Для измерения и контроля температуры сухие трансформаторы комплектуются цифровым температурным реле ТР-100 с 3-я датчиками температуры типа РТ100, встроенными в обмотки НН. На специальные трансформаторы (для питания полупроводниковых преобразователей и др.), а также по требованию заказчика устанавливается дополнительный датчик для контроля температуры магнитопровода.

Температурное реле ТР-100, оборудованное интерфейсом RS-485 MODBUS RTU, подключается на постоянное или переменное напряжение от 24 до 260 В.

При опасном повышении температуры происходит срабатывание выходного реле управления цепями предупредительной сигнализации. Если повышение температуры продолжается и температура превышает предельно допустимое значение, срабатывает выходное реле управления аварийной сигнализацией (аварийным отключением трансформатора).

По требованию заказчика могут быть установлены другие виды приборов для контроля температурного режима.

Трансформаторы ТСЛ, ТСДЛ (без защитного кожуха) комплектуется датчиками температуры с длиной кабелей десять метров, что позволяет перенести реле тепловой защиты или ящик управления вентиляторами для ТСДЛ на ограждающие конструкции или другие конструкционные элементы подстанции (на расстояние до шести метров) для обеспечения его безопасного и удобного обслуживания. По требованию заказчика могут быть установлены другие виды тепловой защиты.

Трансформаторы ТСДЛ, ТСДЗЛ, ТСДЗЛФ, ТСДЗЛ11, ТСДЗЛФ11 укомплектованы системой принудительного охлаждения, состоящей из ящика управления и вентиляторов охлаждения обмоток. Использование принудительной вентиляции позволяет добиться увеличения мощности сухих трансформаторов до 40 %.
