Сухие трансформаторы ТСГЛ, ТСЗГЛ, ТСЗГЛФ, ТСЗГЛ11, ТСЗГЛФ11, ТСДГЛ, ТСДЗГЛ, ТСДЗГЛФ, ТСДЗГЛ11, ТСДЗГЛФ11 с геафолевой литой изоляцией

Сухие трансформаторы силовые трехфазные с геафолевой литой изоляцией ТСГЛ, ТСЗГЛ, ТСЗГЛФ, ТСЗГЛ11, ТСЗГЛФ11, ТСДГЛ, ТСДЗГЛ, ТСДЗГЛФ, ТСДЗГЛ11, ТСДЗГЛФ11 мощностью 100 – 3150 кВА, напряжением 6; 6,3; 10; 10,5 кВ

ТУ РБ 05544590.018-96

Номинальные напряжения: ВН - 10; 10,5; 6; 6,3 кВ, НН - 0,4 кВ.
Схема и группа соединения обмоток: Д/Ун-11 (У/Ун-0).
Номинальные мощности: 100, 160, 250, 400, 630, 1000, 1250, 1600, 2500, 3150 кВА.

Сухие трансформаторы силовые ТСГЛ, ТСЗГЛ, ТСЗГЛФ, ТСЗГЛ11, ТСЗГЛФ11, ТСДГЛ, ТСДЗГЛ, ТСДЗГЛФ, ТСДЗГЛ11, ТСДЗГЛФ11 напряжением до 10 кВ предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии переменного тока номинальной частоты 50 Гц.

Сухие трансформаторы предназначены для работы в помещениях, в условиях умеренного климата (от плюс 40°С до минус 45°С). Относительная влажность воздуха 75 % при 15°С. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Высота установки над уровнем моря не более 1000 м.

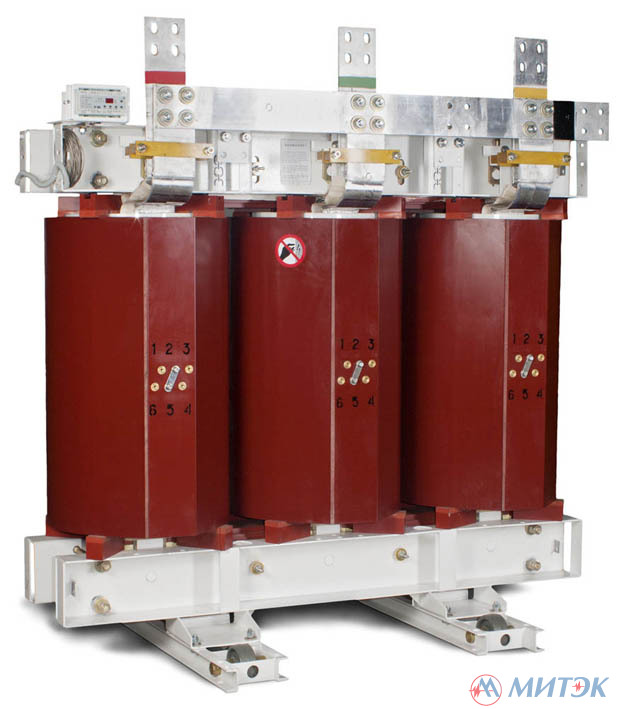

Трансформаторы ТСГЛ (без кожуха) производятся в незащищенном исполнении (степень защиты IP00) с выводами BН и НН для подсоединения кабелем или гибкими шинами.

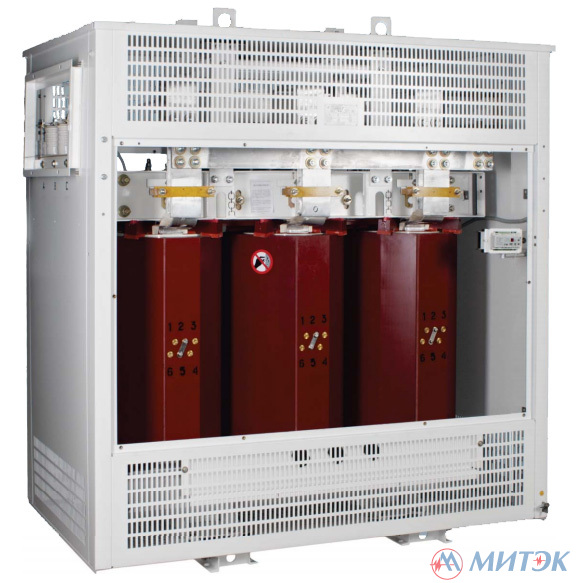

Трансформаторы ТСЗГЛ производятся с выводами BН внутри кожуха для подсоединения кабелем, выводы НН могут располагаться:

• внутри кожуха для подсоединения кабелем (трансформаторы с кабельным подводом ВН/НН);
• либо быть выведены на крышу трансформатора для подсоединения шинами (трансформаторы с шинными выводами НН на крыше).

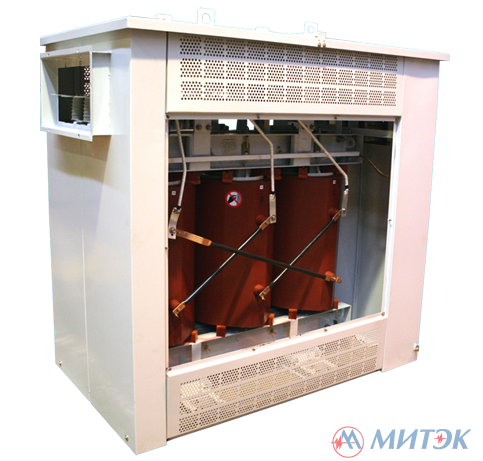

Трансформаторы ТСЗГЛ11 и ТСЗГЛФ11 производятся с выводами НН, расположенными на боковой (узкой) стороне кожуха, выводы ВН в трансформаторах ТСЗГЛ11 выполнены для подсоединения кабелем внутри кожуха, выводы ВН трансформаторов ТСЗГЛФ11 выведены на фланец для подсоединения шинами.

Степень защиты трансформаторов ТСЗГЛ, ТСЗГЛ11, ТСЗГЛФ11— IP21 (IP31 - по индивидуальном заказу).

Сухие трансформаторы комплектуются обмотками фирмы "Siemens". Материал обмоток — алюминий.

Для изоляции обмоток используется эпоксидный компаунд с кварцевым наполнителем (геафоль). Дополнительно обмотки усилены стеклосеткой, что исключает возникновение трещин в эпоксидном компаунде даже при перегрузке трансформаторов. Геафоль не оказывает вредного влияния на окружающую среду, не выделяет токсичных газов даже при воздействии дуговых разрядов. Благодаря такой изоляции обмотки не требуют технического обслуживания.

Для измерения и контроля температуры трансформаторы комплектуются цифровым температурным реле ТР-100 с тремя датчиками температуры типа РТ100, встроенными в обмотки НН. На специальные трансформаторы (для питания полупроводниковых преобразователей и др.), а также по требованию заказчика устанавливается дополнительный датчик для контроля температуры магнитопровода.

Температурное реле ТР-100, оборудованное интерфейсом RS-485 MODBUS RTU, подключается на постоянное или переменное напряжение от 24 до 260 В.

При опасном повышении температуры происходит срабатывание выходного реле управления цепями предупредительной сигнализации. Если повышение температуры продолжается и температура превышает предельно допустимое значение, срабатывает выходное реле управления аварийной сигнализацией (аварийным отключением трансформатора).

По требованию заказчика могут быть установлены другие виды приборов для контроля температурного режима.

Трансформаторы ТСГЛ, ТСДГЛ (без защитного кожуха) комплектуется датчиками температуры с длиной кабелей десять метров, что позволяет перенести реле тепловой защиты или ящик управления вентиляторами для ТСДГЛ на ограждающие конструкции или другие конструкционные элементы подстанции (на расстояние до шести метров) для обеспечения его безопасного и удобного обслуживания. По требованию заказчика могут быть установлены другие виды тепловой защиты.

Трансформаторы ТСДГЛ, ТСДЗГЛ, ТСДЗГЛФ, ТСДЗГЛ11, ТСДЗГЛФ11 укомплектованы системой принудительного охлаждения, состоящей из ящика управления и вентиляторов охлаждения обмоток. Использование принудительной вентиляции позволяет добиться увеличения мощности сухих трансформаторов до 40%.

Сухие трансформаторы с геафолевой литой изоляцией могут работать в сетях, подверженных грозовым и коммутационным перенапряжениям, имеют низкий уровень шума, имеют высокую устойчивость к токам короткого замыкания.

Сухие трансформаторы обеспечивают полную экологическую и пожарную безопасность, могут устанавливаться в местах, требующих повышенной безопасности (метро, шахтах, кинотеатрах, жилых и общественных зданиях), в местах с повышенными требованиями к охране окружающей среды (водозаборных станциях, спортивных сооружениях, курортных зонах), на промышленных предприятиях, металлургических комбинатах, химических производствах, электростанциях в непосредственной близости от центра нагрузки, что позволяет избежать издержек, связанных со строительством подстанций, обеспечивает экономию распределительных шин и кабелей низкого напряжения, уменьшает в них потери электроэнергии.

По заказу потребителя могут поставляться виброгасящие подкладки (виброизоляторы), устанавливаемые при монтаже трансформатора под транспортный ролик или опорные рамы.

На территории России установлено более 5000 сухих трансформаторов производства Минского электротехнического завода имени В.И. Козлова.

В соответствии с заключением аттестационной комиссии № 09-48 ОАО "ФСК ЕЭС" и ОАО "Холдинг МРСК":

Сухие трансформаторы серии ТСГЛ, ТСЗГЛ, ТСЗГЛ11, ТСЗГЛФ11 мощностью от 250 до 1600 кВА класса напряжения 10 кВ климатического исполнения У3

СООТВЕТСТВУЮТ требованиям стандартов и дополнительным требованиям ОАО "ФСК ЕЭС" и ОАО "Холдинг МРСК",

РЕКОМЕНДУЮТСЯ для применения на объектах ОАО "ФСК ЕЭС" и ОАО "Холдинг МРСК".
