Сухие трансформаторы ТСЗГЛ20, ТСЗГЛФ20, ТСЗГЛ21, ТСЗГЛФ21, ТСДГЛ20, ТСДЗГЛ20, ТСДЗГЛФ20, ТСДЗГЛ21, ТСДЗГЛФ21

Силовые сухие трехфазные трансформаторы с литой изоляцией напряжением до 10 кВ предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии переменного тока номинальной частоты 50 Гц при внутренней установке.

Основные технические параметры трансформаторов ТСЗГЛ20, ТСЗГЛФ20, ТСЗГЛ21, ТСЗГЛФ21, ТСДГЛ20, ТСДЗГЛ20, ТСДЗГЛФ20, ТСДЗГЛ21, ТСДЗГЛФ21:

• мощность трансформаторов  400 – 1600 кВА,
• напряжение: ВН – 6; 6,3; 10; 10,5 кВ, НН - 0,4 кВ;
• схема и группа соединения обмоток - Д/Ун-11, У/Ун-0

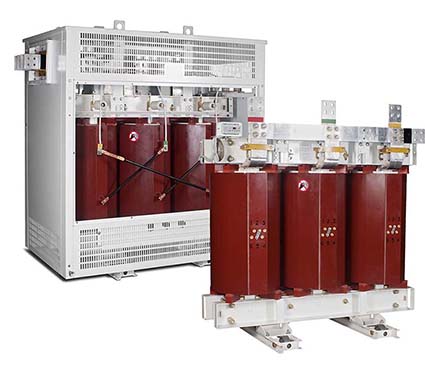

Трансформаторы ТСЗГЛ20, ТСЗГЛФ20, ТСЗГЛ21, ТСЗГЛФ21, ТСДГЛ20, ТСДЗГЛ20, ТСДЗГЛФ20, ТСДЗГЛ21, ТСДЗГЛФ21 комплектуются обмотками фирмы "Siemens". Материал обмоток — медь.

Для изоляции обмоток используется эпоксидный компаунд с кварцевым наполнителем (геафоль). Дополнительно обмотки усилены стеклосеткой, что исключает возникновение трещин в эпоксидном компаунде даже при перегрузке трансформаторов. Геафоль не оказывает вредного влияния на окружающую среду, не выделяет токсичных газов даже при воздействии дуговых разрядов. Благодаря такой изоляции обмотки не требуют технического обслуживания.

Для измерения и контроля температуры трансформаторы комплектуются прибором Термодат-11МЗТ1 с четырьмя датчиками температуры типа РТ100, встроенными в обмотки НН и магнитопровод.

Прибор, оборудованный интерфейсом RS-485 MODBUS RTU, подключается на переменное напряжение 220 В.

При опасном повышении температуры происходит срабатывание выходного реле управления цепями предупредительной сигнализации. Если повышение температуры продолжается и температура превышает предельно допустимое значение, срабатывает выходное реле управления аварийной сигнализацией (аварийным отключением трансформатора).

По требованию заказчика могут быть установлены другие виды приборов для контроля температурного режима.

Сухие трансформаторы выпускаются в следующих исполнениях:

• без кожуха со степенью защиты IP00;

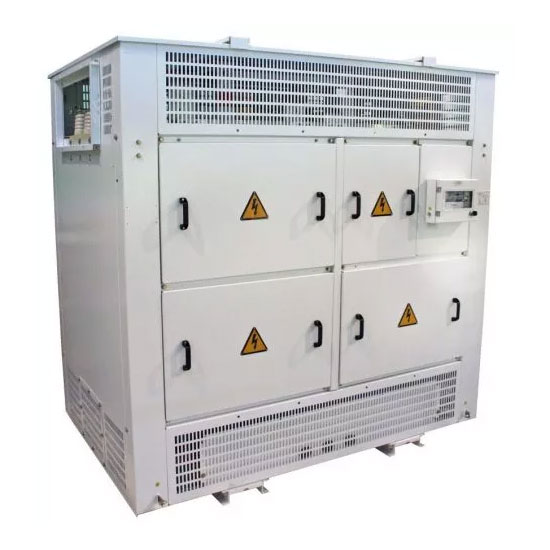

• с кожухом со степенью защиты от IP21 и выше (от IP31 до IP43).

Каждый трансформатор подвергается приемо-сдаточным испытаниям, что гарантирует полное соответствия изделия требуемым техническим характеристикам.

Трансформаторы ТСГЛ20, ТСДГЛ20 (без защитного кожуха) комплектуются датчиками температуры с длиной кабелей десять метров, что позволяет перенести релетепловой защиты или ящик управления вентиляторами для ТСДГЛ20 на ограждающие конструкции или другие конструкционные элементы подстанции (на расстояние до шести метров) для обеспечения его безопасного и удобного обслуживания. По требованию заказчика могут быть установлены другие виды тепловой защиты.

Трансформаторы ТСДГЛ20, ТСДЗГЛ20, ТСДЗГЛФ20, ТСДЗГЛ21, ТСДЗГЛФ21 укомплектованы системой принудительного охлаждения, состоящей из ящика управления и вентиляторов охлаждения обмоток. Использование принудительной вентиляции позволяет добиться увеличения мощности сухих трансформаторов до 40 %.
