Энергосберегающие трансформаторы ТМГ32

Трехфазные масляные трансформаторы ТМГ 32 мощностью 630; 1000; 1600 кВA, напряжением 6 - 10,5 кВ

Трехфазные двухобмоточные масляные силовые трансформаторы ТМГ32 мощностью 630 - 1600 кВA, напряжением 6 - 10,5 кВ герметичного исполнения без маслорасширителей предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии в сетях энергосистем и потребителей электроэнергии в условиях умеренного климата (исполнения У) – от минус 45 до плюс 40°С, для работы в условиях холодного климата (исполнение ХЛ) – от минус 60 до плюс 40°С, для работы в условиях умеренно-холодного климата (исполнение УХЛ) – от минус 60 до плюс 40°С. Трансформаторы с исполнением УХЛ допускают эксплуатацию в климатических исполнениях У и ХЛ.

Уровень потерь холостого хода и короткого замыкания в данной серии трансформаторов установлен в соответствии с классом энергоэффективности Х2К1, рекомендациями Европейского комитета электротехнической стандартизации (CENELEC) и снижен (по сравнению с трансформаторами других серий, а также трансформаторами других производителей), что позволяет существенно уменьшить затраты в процессе эксплуатации оборудования. При этом улучшены шумовые и массогабаритные характеристики трансформаторов.

Основные технические характеристики трансформаторов ТМГ 32

Параметры силовых энергосберегающих трансформаторов ТМГ32

Номинальная частота 50 Гц. Регулирование напряжения осуществляется в диапазоне до ± 5 % на полностью отключенном трансформаторе (ПБВ) переключением ответвлений обмотки высшего напряжения (ВН) ступенями по 2,5 %. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах.

Трансформаторы ТМГ 32 не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м. Трансформаторы ТМГ32 герметичного исполнения, без маслорасширителей. Температурные изменения объема масла компенсируются изменением объема гофров бака за счет упругой их деформации. Вводы и отводы нейтрали обмоток низшего напряжения (НН) трансформаторов рассчитаны на продолжительную нагрузку током, равным 100% номинального тока обмотки НН.

Для контроля уровня масла в трансформаторах ТМГ 32 предусмотрен маслоуказатель поплавкового типа. Для предотвращения возникновения избыточного давления в баке сверх допустимого в трансформаторах устанавливается предохранительный клапан. Для измерения температуры верхних слоев масла и управления внешними электрическими цепями трансформаторы, предназначенные для эксплуатации в помещении или под навесом, по заказу потребителя комплектуются манометрическим сигнализирующим термометром.

Для контроля внутреннего давления в баке и сигнализации в случае превышения им допустимых величин в трансформаторах, размещаемых в помещении или под навесом, предусматривается по заказу потребителя установка электроконтактного мановакуумметра. Для измерения температуры верхних слоев масла на крышке трансформаторов ТМГ32 предусмотрена гильза для установки жидкостного стеклянного термометра, которым трансформаторы комплектуются по заказу потребителя.

Трансформаторы ТМГ 32 комплектуются транспортными роликами для перемещения трансформатора в продольном и поперечном направлениях.

Согласно ГОСТ 11677, предельные отклонения технических параметров трансформаторов составляют:

• напряжение короткого замыкания ±10%;
• потери короткого замыкания на основном ответвлении +10%;
• потери холостого хода +15%;
• полная масса +10%.

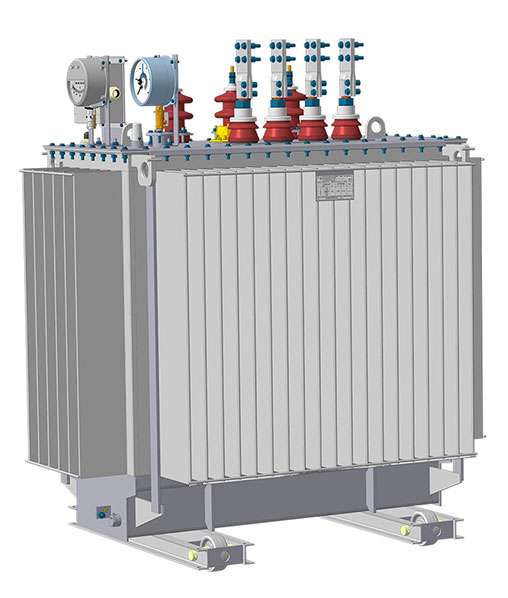

Конструктивно трансформатор ТМГ32 выполнен на базе магнитопровода с овальным стержнем (сталь NV30S-120). Обмотка НН выполнена из ленты (фольги), обмотка ВН выполнена с магнитонесимметричной схемой регулировки. Бак трансформатора прямоугольный в плане, имеющий гофры с четырех сторон.

Трансформаторы ТМГ32 изготавливаются в герметичном исполнении с полным заполнением масла. Температурные колебания объема масла компенсируются за счет упругой деформации гофров бака.

Обмотки низшего напряжения трансформаторов этой серии выполнены из специальной фольги, что сочетает в себе технологичность намотки с высоким уровнем надежности. Применение передовых технологий, современных обмоточных и изоляционных материалов позволило создать конструкцию, в которой негативные последствия ударов токов внешнего короткого замыкания сведены к минимуму. Также это позволило снизить материалоемкость и, соответственно, цену изделия.

Потери холостого хода и короткого замыкания в трансформаторах серии ТМГ32 соответствуют уровням потерь трансформаторов ТМГ12. При этом трансформаторы ТМГ32 имеют улучшенные (в сравнении с аналогом) массогабаритные характеристики (табл.1).

Табл. 1 – Характеристики трансформатора ТМГ32 в сравнении с трансформатором ТМГ12 (на примере трансформаторов мощностью 1000 кВА).
