КТПТ-К контейнерного типа для нефтегазового комплекса 25 - 1000 кВА

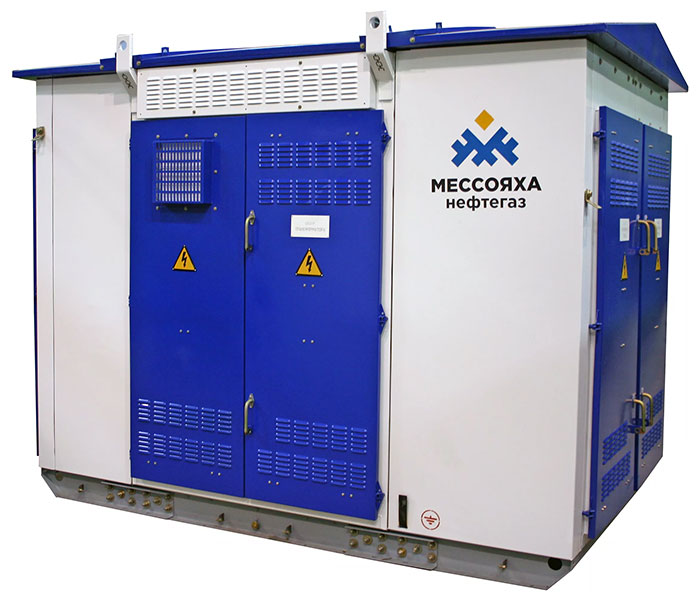

Комплектные трансформаторные подстанции контейнерного типа представляют собой однотрансформаторные подстанции наружной установки и предназначены для приема электрической энергии переменного тока частотой 50 Гц напряжением 6 или 10 кВ и преобразования ее в электрическую энергию напряжением 0,4 кВ для электроснабжения объектов нефтегазовых месторождений.

КТПТ-К разработаны в соответствии со следующими трбованиями:

• «Единые технические требования. Комплектные трансформаторные подстанции (КТП) 6(10)/0,4 кВ» ПАО «НК «Роснефть»;
• «Типовые технические требования. Комплектные трансформаторные подстанции (КТП) 6(10)/0,4 кВ для кустовых площадок» ПАО «Газпром нефть».

КТПТ-К 25 - 1000 кВА могут быть выполнены как с воздушным, так и с кабельным высоковольтным вводом. Подключение к воздушной линии 6(10) кВ выполняется с помощью разъединителя РЛК либо РЛНД. Разъединитель устанавливается на ближайшей к КТП опоре воздушной линии. В шкафу трансформаторного ввода КТП устанавливается выключатель нагрузки.

В шкафу трансформатора устанавливается силовой трансформатор, предусмотрен маслоприемник для аварийного сбора масла. Шкаф РУНН отделен от шкафа трансформатора стальной перегородкой. Распределительное устройство 0,4 кВ, установленное в шкафу РУНН, представляет собой щит, на котором смонтирована аппаратура управления, защиты и измерения цепей НН подстанции.

Ошиновка УВН и РУНН в зависимости от мощности силового трансформатора выполняется медными или алюминиевыми изолированными шинами. С наружной стороны шкафа РУНН подстанции возможна установка штепсельного разъема (внешней розетки) для присоединения трехфазного токоприемника с током нагрузки до 63 А (питание ремонтного фидера).

На вводе РУНН и на отходящих линиях 0,4 кВ предусмотрена установка стационарных либо выдвижных  автоматических выключателей. Автоматические выключатели имеют однорядное расположение на высоте не менее 1000 мм от пола шкафа РУНН для удобства подвода кабелей отходящих линий. Количество отходящих кабельных линий 0,4 кВ – до 14.

В подстанции предусмотрены системы отопления и механической вентиляции, пожарной и охранной сигнализации, система общего учета электроэнергии на вводе РУНН 0,4 кВ, системы наружного, рабочего освещения, выполненные с применением энергосберегающих светодиодных ламп.

По требованию заказчика предусмотрена установка устройства компенсации реактивной мощности и кроссового шкафа для возможности дальнейшей проводной передачи необходимой информации в существующую технологическую систему телемеханики, окраска КТПТ-К в корпоративные цвета с нанесением соответствующего логотипа компании.
