Подстанции КТП 25 - 250 кВА сельского типа (колхозница): КТП-02, КТП-04 и КТПР

Комплектные трансформаторные подстанции КТП 25 - 250 кВА / 6 (10) / 0,4 кВ шкафного типа (сельские): КТП-02, КТП-04 и КТПР

ТУ РБ 100211261.024-2003

Подстанции КТП (ТП "колхозница") - 25, 40, 63, 100, 160, 250 кВА

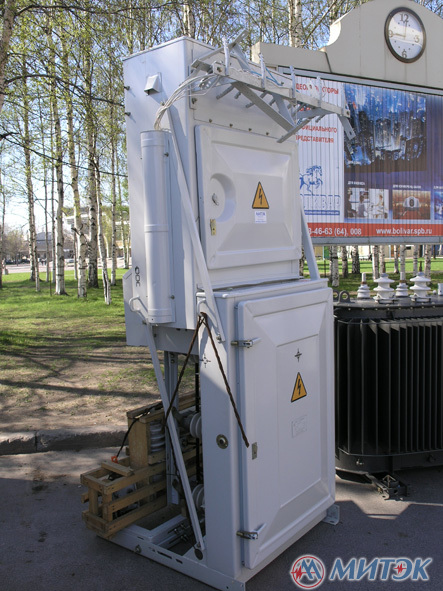

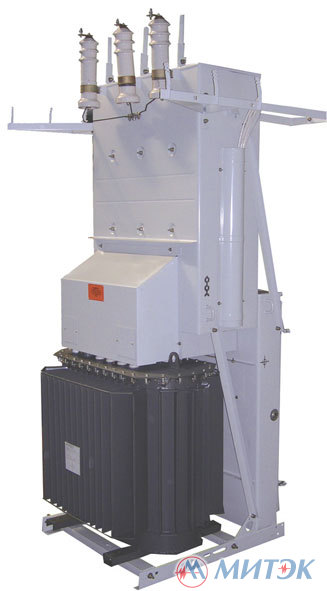

Шкафные комплектные трансформаторные подстанции КТП - это однотрансформаторные подстанции тупикового типа наружной установки. КТП служат для приема электроэнергии переменного тока напряжением 6(10) кВ, преобразования ее в электрическую энергию напряжением 0,4 (0,23) кВ для потребителей в районах с умеренным климатом (от минус 45°С до +40°С).

КТП сельского типа предназначены для электроснабжения сельскохозяйственных потребителей (фермерских хозяйств, садово-огороднических участков), отдельных населенных пунктов и небольших объектов, относящихся к III категории по надежности электроснабжения.

• Высоковольтный ввод в КТП - воздушный.
• КТП подключается к ЛЭП посредством разъединителя, который поставляется комплектно с подстанцией (устанавливается на ближайшей опоре).
• КТП (сельские ТП) обеспечивают учет активной электрической энергии. По требованию заказчика возможна установка счетчика реактивной энергии, а также счетчика любой модификации (совмещенного, электронного и т. д.).
• Для создания нормальных условий работы индукционного счетчика предусмотрен обогрев.
• В КТП имеется фидер уличного освещения, который оснащен устройством ручного (автоматического) включения и отключения. Возможно исполнение КТП без фидера уличного освещения (по требованию заказчика).
• В КТП предусматриваются следующие виды защит:
  - от атмосферных перенапряжений;
  - от междуфазных коротких замыканий;
  - от перегрузки и коротких замыканий линий 0,4 кВ;
  - от коротких замыканий цепей обогрева и цепей освещения КТП.
• КТП (сельхозки) имеют электрические и механические блокировки, обеспечивающие безопасную работу обслуживающего персонала.
• Достоинства КТП сельского типа:
  - безопасны для окружающей среды;
  - конструкция способствует быстрому монтажу и пуску на месте эксплуатации, а также быстрому демонтажу при изменении места установки;
  - имеют резиновые уплотнения на дверях;
  - имеют привлекательный эстетический вид;
  - комплектуются современными масляными герметичными трансформаторами серии ТМГ производства МЭТЗ имени В.И. Козлова.

Особенности КТП -02, КТП -04 и КТПР сельского типа мощностью 25 - 250 кВА / 6(10)/0,4 кВ

• Выводы отходящих линий:
  - КТП -02 - воздушные (за исключением линии № 4, присоединение к которой осуществляется только кабелем),
  - КТП -04 - кабельные,
  - КТПР - воздушные.
• На отходящих фидерах 0,4 кВ устанавливаются в:
  - КТП-02, КТП-04 - автоматические выключатели,
  - КТПР - блоки рубильник-предохранитель.
• Комплектно с КТП, КТПР поставляется площадка обслуживания шкафа РУНН (при её заказе).

Габариты и масса шкафных КТП

• Масса сельской КТП (без трансформатора), не более:
  • Вес КТП 25 - 160 кВА: 350 кг;
  • Вес КТП 250 кВА: 400 кг.
• Габаритные размеры КТП ("колхозница"):
  • Ширина: 1450 мм
  • Глубина: 1160 мм
  • Высота: 2780 мм

Инструкция по эксплуатации КТП 25 - 250 кВА

• Руководство по эксплуатации "Подстанции трансформаторные комплектные серии КТП мощностью 25-250 кВА" (1351 KB)

Срок службы трансформаторных подстанций КТП шкафного типа составляет 30 лет.
