Сравнение графиков фазных напряжений в действующих комплектных КТП с силовыми трансформаторами ТМ и ТМГСУ

Замеры фазных напряжений производились в одних и тех же трансформаторных подстанциях КТП в условиях ярко выраженных несимметричных нагрузок (застройки поселково-коттеджного типа).

Сначала измерения были сделаны в различных КТП (6 и 10 кВ) с трансформаторами ТМ, а затем - после замены ТМ на силовые трансформаторы ТМГСУ (ТМГ с симметрирующим устройством).

Установочные отклонения напряжения представлены на следующих графиках:

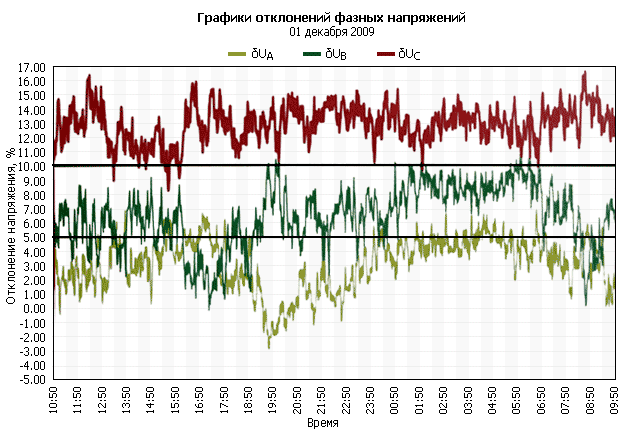

Трасформаторная подстанция КТП с ТМ 250/10

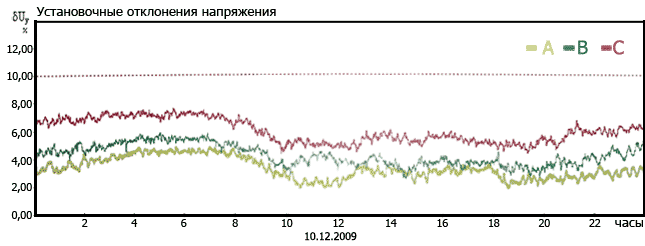

Трасформаторная подстанция КТП с ТМГСУ 250/10

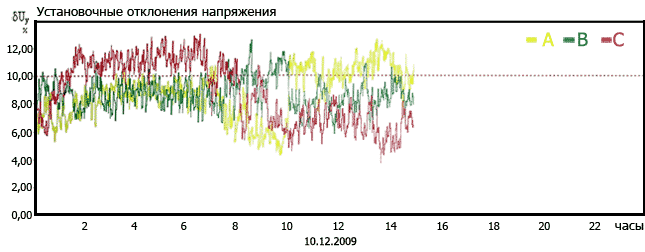

Трасформаторная подстанция КТП с ТМ 250/6

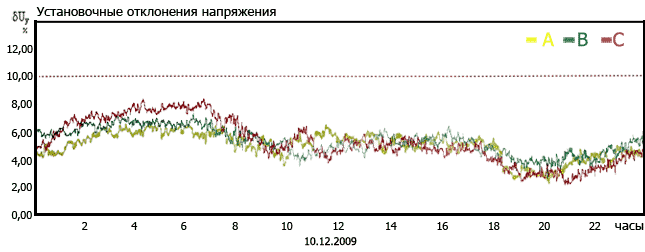

Трансформаторная подстанция КТП с ТМГСУ 250/6

Из графиков видно, что использование трансформаторов ТМГСУ позволило обеспечить равномерность фазовых напряжений при несимметричной нагрузке.
