Новинки трансформаторного оборудования производства Минского электротехнического завода

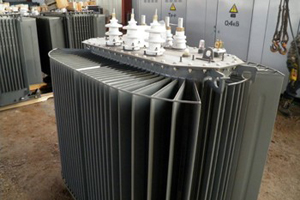

Наступивший год ознаменовался вводом в производство на мощностях Минского электротехнического завода им. В.И. Козлова двух новинок трансформаторного оборудования – ТМГ 21-1000/10-У1 и ТМГ11 - 2500/10-У1.
ТМГ 21-1000/10-У1 (ХЛ1) является трехфазным масляным трансформатором общего назначения и выпускается с сочетанием напряжений 6/0,4; 10/0,4 кВ схемами и группами соединения обмоток Д/Ун-11.
Отличие данных трансформаторов от трансформаторов серии ТМГ11 заключается в том, что обмотка низшего напряжения выполнена не из алюминиевых проводов, а из алюминиевой фольги. Для придания необходимой жесткости в качестве межслоевой изоляции применена бумага типа DDP, которая в процессе сушки обмоток спекается, делая обмотки монолитными.
Поскольку в обмотках из фольги осевые усилия практически отсутствуют, данные трансформаторы имеют повышенную устойчивость к усилиям, вызванным токами короткого замыкания. Имея значительно меньшие тепловые сопротивления, обмотка НН лучше охлаждается и имеет более равномерный нагрев.
Данное конструктивное решение является главным отличием трансформаторов ТМГ 21 -1000/10-У1 (ХЛ1) от трансформаторов ТМГ 11 - 1000/10-У1 (ХЛ1). Благодаря такому решению стало возможным спроектировать более компактный и более легкий трансформатор: при увеличении ширины трансформатора на 45 мм его длина и высота стали меньше на 60 мм и 114 мм соответственно, удалось уменьшить массу трансформатора на 200 килограммов, в том числе массу масла на 150 килограммов.
Трехфазный масляный трансформатор ТМГ11 - 2500/10-У1 предназначен для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии в условиях наружной или внутренней установки умеренного (от минус 45 до плюс 40°С) или холодного (от минус 60 до плюс 40°С) климата. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Трансформатор не предназначен для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 метров. Номинальная частота 50 Гц. Регулирование напряжения осуществляется в диапазоне до ± 5 процентов на полностью отключенном трансформаторе (ПБВ) переключением ответвлений обмотки ВН ступенями по 2,5 процента. По заводским заказам может быть изготовлен как трансформатор с напряжением 10/0,4 кВ, так и трансформатор с напряжением 6/0,4 кВ.
Ввод нейтрали стороны НН трансформатора рассчитан на продолжительную нагрузку током, равным 100 процентам номинального тока обмотки НН. Трансформатор имеет на каждой фазе стороны НН расщепленные вводы. Трансформатор комплектуется транспортными роликами для перемещения в продольном и поперечном направлениях.
Трансформатор ТМГ11 - 2500/10-У1 имеет герметичную конструкцию, то есть внутренний объем трансформатора не имеет сообщения с окружающей средой. Поэтому на протяжении всего срока службы трансформатора ТМГ11-2500/10-У1 проведения профилактических ремонтов, связанных с вскрытием трансформатора, заменой и сушкой трансформаторного масла, не требуется. Отбор проб и профилактические испытания масла не производятся.
По вопросам приобретения данных трансформаторов и другого электротехнического оборудования вы можете обращаться к официальному дилеру Минского электротехнического завода – ООО «МИТЭК» (свидетельство № 256).
Материал опубликован в Газете: "Энергетика и промышленность России", № 08 (196) апрель 2012 года.
