Электропрогрев бетона с помощью передвижной установки КТПТО - максимальный результат!
Электропрогрев применяется при бетонировании конструкций при температуре наружного воздуха ниже -5 °С, а так же при положительных ("плюсовых") температурах наружного воздуха, когда имеется необходимость резко ускорить процесс бетонирования здания или сооружения. Как правило, целью электропрогрева является получение 50% марочной прочности бетона по окончании электропрогрева.
При отрицательных температурах не прореагировавшая с цементом вода переходит в лед и не вступает в химическое соединение с цементом. В результате этого прекращается реакция гидратации и, следовательно, бетон не твердеет. Одновременно в бетоне развиваются значительные силы внутреннего давления, вызванные увеличением (примерно на 9%) объема воды при переходе ее в лед . При раннем замораживании бетона его неокрепшая структура не может противостоять этим силам и нарушается. При последующем оттаивании замерзшая вода вновь превращается в жидкость и процесс гидратации цемента возобновляется, однако разрушенные структурные связи в бетоне полностью не восстанавливаются.
Замораживание свежеуложенного бетона сопровождается также образованием вокруг арматуры и зерен заполнителя ледяных пленок, которые благодаря притоку воды из менее охлажденных зон бетона увеличиваются в объеме и отжимают цементное тесто от арматуры и заполнителя.
Все эти процессы значительно снижают прочность бетона и его сцепление с арматурой, а также уменьшает его плотность, стойкость и долговечность.
Если бетон до замерзания приобретает определенную начальную прочность, то все упомянутые выше процессы не оказывают на него неблагоприятного воздействия. Минимальную прочность, при которой замораживание для бетона не опасно, называют критической.
Величина нормируемой критической прочности зависит от класса бетона, вида и условий эксплуатации конструкции и составляет: для бетонных и железобетонных конструкций с ненапрягаемой арматурой - 50% проектной прочности для В7,5...В10, 40% для В12,5... В25 и 30% для В 30 и выше; для конструкций с предварительно напрягаемой арматурой - 80 % проектной прочности; для конструкций , подвергающихся попеременному замораживанию и оттаиванию или расположенных в зоне сезонного оттаивания вечномерзлых грунтов - 70% проектной прочности; для конструкций, нагружаемых расчетной нагрузкой- 100% проектной прочности.
Продолжительность твердения бетона и его конечные свойства в значительной степени зависят от температурных условий, в которых выдерживают бетон. По мере повышения температуры увеличивается активность воды, содержащейся в бетонной смеси, ускоряется процесс ее взаимодействия с минералами цементного клинкера, интенсифицируются процессы формирования коагуляционной и кристаллической структуры бетона. При снижении температуры, наоборот, все эти процессы затормаживаются и твердение бетона замедляется. Поэтому при бетонировании в зимних условиях необходимо создать и поддерживать такие температурно-влажностные условия, при которых бетон твердеет до приобретения или критической, или заданной прочности в минимальные сроки с наименьшими трудовыми затратами. Для этого применяют специальные способы приготовления, подачи, укладки и выдерживания бетона.
Строительное производство располагает обширным арсеналом эффективных и экономичных методов выдерживания бетона в зимних условиях, позволяющих обеспечить высокое качество конструкций. Эти методы можно разделить на три группы:
- метод, предусматривающий использование начального теплосодержания, внесенного в бетонную смесь при ее приготовлении или перед укладкой в конструкцию, и тепловыделение цемента, сопровождающее твердение бетона,- так называемый метод "термоса";
- методы, основанные на искусственном прогреве бетона, уложенного в конструкцию - электропрогрев, контактный, индукционный и инфракрасный нагрев, конвективный обогрев;
- методы, использующие эффект понижения эвтектической точки воды в бетоне с помощью специальных противоморозных химических добавок.
Указанные методы можно комбинировать. Выбор того или иного метода зависит от вида и массивности конструкции, вида, состава и требуемой прочности бетона, метеорологических условий производства работ, энергетической оснащенности строительной площадки и т.д. При выполнении строительных работ в зимних условиях приходится применять искусственный прогрев бетона. Для этих целей широко используется электрическая энергия. Электротермообработка бетона оказывается в ряде случаев более выгодной, чем другие способы прогрева (паром, горячим воздухом и т.п.).
Электротермообработка бетона основана на преобразовании электрической энергии в тепловую непосредственно внутри бетона путем пропускания через него переменного электрического тока с помощью электродов (электродный прогрев), нагревательных проводов либо в различного рода нагревательных устройствах. В качестве источника электроэнергии используется специальные трансформаторы.
В целях экономии электроэнергии следует проводить электропрогрев в наиболее короткие сроки на максимально-допустимой для данной конструкции температуре и выдерживать бетон под током только до приобретения им 50% проектной прочности.
Выбор способа электропрогрева бетона зависит от характера и массивности конструкций, определяемой модулем поверхности МП, равным отношению охлаждаемой поверхности конструкции в м2 к ее объему в м3, а так же от сроков работ, вида цемента и утеплителей. Областью применения электрообогрева нагревательными проводами являются монолитные железобетонные конструкции, электродного прогрева – монолитные фундаменты, бетонные подготовки и другие неармированные конструкции с модулем поверхности выше 6.
Сущность электрообогрева нагревательными проводами заключается в передаче выделенного проводами тепла в бетон контактным путем. Контактный способ электропрогрева бетона основан на передаче тепла бетону от поверхности заложенных в бетон греющих проводов, нагреваемых сильным током до температуры 80°С. Тепло распространяется, т.к. бетон имеет хорошую теплопроводность. Наибольшая эффективность достигается при использовании проводов со стальной жилой 1,2 – 3 мм. Они допускают прогонную нагрузку на 1 м от 80 до 160 ватт, в зависимости от электрического сопротивления и диаметра жилы. Этот способ позволяет обогреть бетон до требуемой прочности. Нагревательные провода закладываются непосредственно в массив монолитной конструкции, иначе они сгорят! В зависимости от технологии производства работ нагревательные провода раскладываются во время или после выполнения арматурных работ. В качестве нагревательных проводов применяют специальные провода марки ПНСВ со стальной оцинкованной жилой диаметром от 1,2 до 3,0 мм в поливинилхлоридной изоляции.
Электропитание нагревательных проводов осуществляют через понижающие трансформаторные подстанции типа КТПТО, которые имеют несколько ступеней пониженного напряжения, что позволяет регулировать тепловую мощность, выделяемую нагревательными проводами при изменении температуры наружного воздуха. Одной подстанцией можно обогреть 20-30 м3 бетона. Нагревательными проводами можно обогревать любые монолитные конструкции при температуре наружного воздуха до -30°С. В среднем для обогрева 1м3 монолитного бетона требуется 60 м нагревательного провода марки ПНСВ-1,2.
При электродном способе электропрогрева обогреваемый бетон включается в электрическую цепь как сопротивление, при помощи электродов из арматурной или сортовой стали, накладываемых внутрь бетона или располагаемых на его поверхности. Так как постоянный ток вызывает электролиз воды, то для электродного прогрева применим только переменный ток.
Для электродного метода прогрева применяется переменное напряжение (49-121 В) обеспечивающее более точное соблюдение заданного режим выдерживания бетона. Применение повышенного напряжения (до 220 В) допускается при прогреве неармированного бетона и в исключительных случаях при прогреве малоармированных конструкций, содержащих не более 50 кг. арматуры на 1 м бетона. Применение постоянного тока при этом не допускается, так как он вызывает электролиз воды и других компонентов, содержащихся в бетоне.
При электродном прогреве бетон с помощью стальных электродов включается в цепь переменного тока. Одним из основных исходных параметров при расчете электродного прогрева бетона является его удельное электрическое сопротивление. Величина удельного электрического сопротивления бетона определяется главным образом количеством воды, концентрацией в ней электролитов и температурой.
В течение первых 2-5 часов прогрева бетона его начальное удельное электрическое сопротивление снижается до минимального значения, а в дальнейшем повышается. Величина начального удельного электрического сопротивления бетона колеблется в пределах от 400 до 2500 Ом/см (минимального - от 200 до 1800 Ом/см).
Выдерживание температуры бетона в соответствии с заданным режимом электротермообработки может осуществляться следующими способами:
- изменением величины напряжения, подводимого к электродам или электронагревательным устройствам;
- отключением электродов или электронагревателей от сети по окончании подъема температуры;
- периодическими включением или отключением напряжения на электродах или электронагревателях.
Перечисленные способы выдерживания заданного режима могут осуществляться как автоматически, так и вручную.
Для этих целей используется передвижная установка для прогрева бетона типа КТПТО, которая помимо трансформатора содержит распределительный щит с коммутационной, защитной и измерительной аппаратурой. Распределительный щит рассчитан на присоединение нескольких отходящих линий к софитам - устройствам, служащим для присоединения электродов.

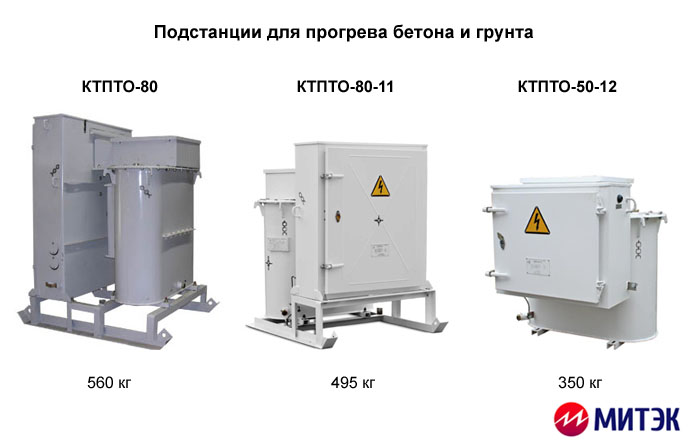

Прогрев бетона необходимо выполнять при низком напряжении и высокой силе тока в греющих элементах. Для этого рекомендуем использовать специальные подстанции для прогрева бетона типа КТПТО-80-11-У1 и КТПТО-50-12-У1 производства ОАО «Минский электротехнический завод им. В.И. Козлова». Установочная мощность в подстанциях зависит от напряжения при обогреве бетона.
Количество греющих элементов, которые необходимо заложить в конструкцию, зависит от объема прогреваемого бетона и требуемой для этого электрической мощности. Для каждой конструкции необходимо выдавать технологическую карту. Продолжительность прогрева и выдерживание бетона с учетом фактического времени его остывания можно определить в результате регулярных замеров его температуры и силы тока в греющих элементах, заносимых в журнал производства бетонных работ и графику твердения бетона. Необходимы регулярные лабораторные наблюдения!
