На МЭТЗ Козлова разработали 3D модели масляных трансформаторов серии ТМГ с высокой степенью детализации

Впервые среди производителей трансформаторного оборудования, в целях совершенствования процесса проектирования комплектных трансформаторных подстанций, распределительных устройств и других объектов, в которых предусматривается применение масляных трансформаторов ТМГ11, ТМГ12, ТМГ21, инженеры Минского электротехнического завода имени В. И. Козлова реализовали разработку 3D моделей масляных трансформаторов с высокой степенью детализации.

Применение 3D моделей позволит ускорить сроки разработки проектной документации и минимизировать при этом возможность ошибок. Инженеры ОАО «МЭТЗ ИМ. В.И.КОЗЛОВА» и в дальнейшем будут поддерживать данную практику.

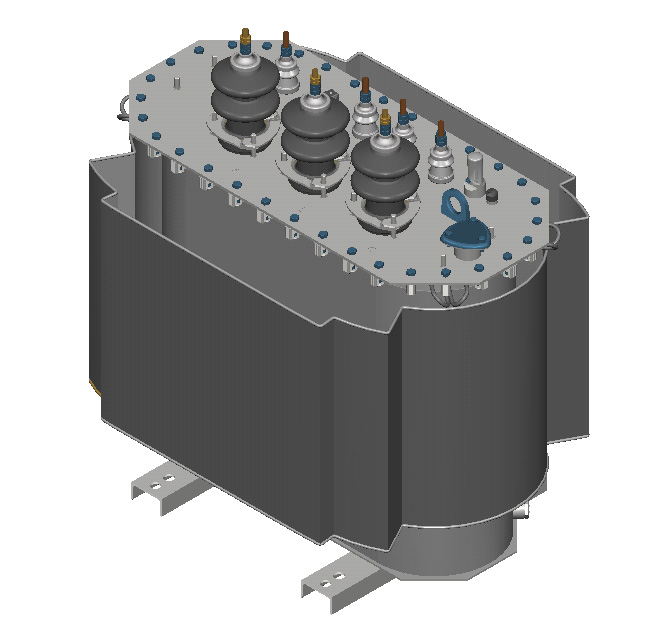

3D модели силовых трансформаторов серии ТМГ в формате .stp (STEP)

3D-модели в формате .stp в zip-архивах для загрузки можно скачать по ссылкам ниже.

3d-модели ТРАНСФОРМАТОРОВ серии ТМГ

Скачать zip-архив 3D ТМГ, в котором содержатся 3D-модели следующих трансформаторов:

• ТМГ 16 кВА
• ТМГ 25 кВА
• ТМГ 40 кВА
• ТМГ 63 кВА
• ТМГ 630 кВА
• ТМГ 1000 кВА
• ТМГ 1250 кВА

3d-модели ТРАНСФОРМАТОРОВ серии ТМГСУ, ТМГСУ11

Скачать zip-архив 3D ТМГСУ, ТМГСУ11, в котором содержатся 3D-модели следующих трансформаторов:

• ТМГСУ 25 кВА
• ТМГСУ 40 кВА
• ТМГСУ 63 кВА
• ТМГСУ11 100 кВА
• ТМГСУ11 160 кВА
• ТМГСУ11 250 кВА

3d-модели ТРАНСФОРМАТОРОВ серии ТМГ11

Скачать zip-архив 3D ТМГ11, в котором содержатся 3D-модели следующих трансформаторов:

• ТМГ11 100 кВА
• ТМГ11 160 кВА
• ТМГ11 250 кВА
• ТМГ11 400 кВА
• ТМГ11 630 кВА
• ТМГ11 1000 кВА
• ТМГ11 1600 кВА
• ТМГ11 2500 кВА

3d-модели ТРАНСФОРМАТОРОВ серии ТМГ12 (энергосберегающая серия)

Скачать zip-архив 3D ТМГ12, в котором содержатся 3D-модели следующих трансформаторов:

• ТМГ12 160 кВА
• ТМГ12 250 кВА
• ТМГ12 400 кВА
• ТМГ12 630 кВА
• ТМГ12 1000 кВА
• ТМГ12 1250 кВА

3d-модели ТРАНСФОРМАТОРОВ серии ТМГ21

Скачать zip-архив 3D ТМГ21, в котором содержатся 3D-модели следующих трансформаторов:

• ТМГ21 630 кВА
• ТМГ21 1000 кВА
• ТМГ21 1250 кВА
• ТМГ21 1600 кВА
• ТМГ21 2000 кВА
• ТМГ21 2500 кВА

3d-модели ТРАНСФОРМАТОРОВ серии ТМГ32

Скачать zip-архив 3D ТМГ32, в котором содержатся 3D-модели следующих трансформаторов:

• ТМГ32 630 кВА
• ТМГ32 1000 кВА
• ТМГ32 1600 кВА

3d-модели ТРАНСФОРМАТОРОВ серии ОМП 10/10

Скачать zip-архив 3D ОМП-10, в котором содержатся 3D-модели следующих трансформаторов:

• ОМП 10 кВА

Предоставляемые 3D модели трансформаторов формата STEP можно просматривать в CAD системах, таких как SolidWorks, PTC Creo, PTC Pro/ENGINEER, Autodesk Invenor и др.

Кроме того, доступны в сети Internet бесплатные просмотрщики (STEP freeware viewers), которые распространены и доступны для скачивания. Рекомендуемый бесплатный просмотрщик (viewer) можно скачать с сайта www.varicad.com. Для скачивания необходима бесплатная регистрация на сайте.

СПРАВКА

Файлы с расширением .STP (формат STEP) используются для обмена данными между CAD-системами. Содержат 3D-объекты, детали, сборки. Это текстовые ASCII файлы, сформированные в соответствии с протоколами ISO 10303.

Чем можно также открыть STP-файл (формат STEP)

• Онлайн-сервис ShareCAD.org
• IMSI TurboCAD
• Autodesk Inventor
• SolidWorks
• CATIA
• IronCAD
• Delcam Exchange QuickStep
• ideaMK STP Viewer
• LKSoft IDA-STEP
• STEP Tools
• STEP File Browser
• FreeCAD
