Энергосберегающие трансформаторы ТМГ33

Тех. документацияСертификатыНаличие

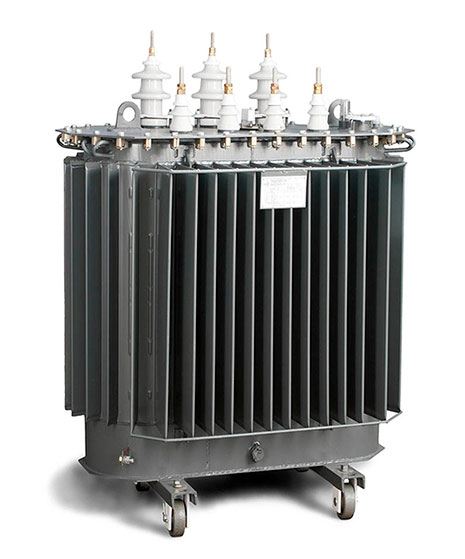

Трехфазные масляные трансформаторы ТМГ 33 мощностью 63 - 2500 кВA, напряжением 6(10) кВ

Данная серия трансформаторов была разработана в соответствии со стандартом ПАО "РОССЕТИ" СТО 34.01-3.2-011-2017 "Трансформаторы силовые распределительные 6-10 кВ мощностью 63 - 2500 кВА. Требования к уровню потерь холостого хода и короткого замыкания".

Трансформаторы ТМГ33 выпускаются в 2-х вариантах:

  • Трансформаторы ТМГ33 класса энергосбережения Х2К2 - Уровень потерь холостого хода и короткого замыкания в данной серии трансформаторов соответствует классу энергоэффективности Х2К2.
  • Трансформаторы ТМГ33 класса энергосбережения Х3К2 - Уровень потерь холостого хода и короткого замыкания в данной серии трансформаторов соответствует классу энергоэффективности Х3К2.

Классы энергоэффективности Х2К2 и Х3К2 удовлетворяют требованиям Постановления Правительства Российской Федерации от 17.06.2015 № 600 "Об утверждении перечня объектов и технологий, которые относятся к объектам и технологиям высокой энергетической эффективности".

Технические характеристики трансформаторов ТМГ33 63 - 2500/10 - У1 (ХЛ1, УХЛ1) классов энергоэффективности Х2К2 и Х3К2

Тип
трансформатора		 Номиннал.
мощность,
кВА		 Схема и
группа
соединения
обмоток		 Напряжение,
кВ		 Потери,
Вт		 Напря-
жение
к.з., %		 Коррект.
уровень
звуковой
мощности,
дБА
ВН НН х.х. к.з.
Х2К2 Х3К2 Х2К2 Х3К2
ТМГ33–63/10 −У1(ХЛ1,УХЛ1) 63 У/Zн-11 6; 10 0,4 150 128 1265 4,0 51 50
ТМГ33–100/10 −У1(ХЛ1,УХЛ1) 100 У/Zн-11, Д/Ун-11, У/Ун-0 210 180 1580 4,5 53 52
ТМГ33–160/10 −У1(ХЛ1,УХЛ1) 160 У/Zн-11, Д/Ун-11, У/Ун-0 295 260 2135 4,5 55 54
ТМГ33–250/10 −У1(ХЛ1,УХЛ1) 250 У/Zн-11, Д/Ун-11, У/Ун-0 420 360 2950 4,5 55 54
ТМГ33–400/10 −У1(ХЛ1,УХЛ1) 400 Д/Ун-11, У/Ун-0 565 520 4175 4,5 58 58
ТМГ33–630/10 −У1(ХЛ1,УХЛ1) 630 Д/Ун-11, У/Ун-0 680 630 6135 5,5 60 59
ТМГ33–1000/10 −У1(ХЛ1,УХЛ1) 1000 Д/Ун-11, У/Ун-0 955 940 9540 5,5 63 63
ТМГ33–1250/10 −У1(ХЛ1,УХЛ1) 1250 Д/Ун-11, У/Ун-0 1330 1150 13100 6,0 67 66
ТМГ33–1600/10 −У1(ХЛ1,УХЛ1) 1600 Д/Ун-11, У/Ун-0 1460 1450 14000 6,0 68 67
ТМГ33–2500/10 −У1(ХЛ1,УХЛ1) 2500 Д/Ун-11 2130 2100 23180 6,0 71 70

Вес и габаритные размеры ТМГ33 63 - 2500/10 - У1 (ХЛ1, УХЛ1) классов Х2К2 и Х3К2

Номинал.
мощность,
кВА		 Напряжение,
кВ		 Масса (вес), кг Габаритные размеры (max), мм
ВН НН масла полная L (длина) B (ширина) H (высота)
Х2К2 Х3К2 Х2К2 Х3К2 Х2К2 Х3К2 Х2К2 Х3К2 Х2К2 Х3К2
63 6; 10 0,4 105 105 435 435 970 970 600 600 1030 1030
100 125 125 560 560 920 920 700 700 1215 1215
160 165 165 755 755 1060 1040 770 730 1320 1335
250 230 230 1150 1150 1180 1180 800 800 1395 1395
400 315 315 1330 1330 1250 1250 940 940 1440 1440
630 422 467 2000 2080 1390 1390 1000 1000 1620 1620
1000 594 597 2715 2715 1630 1630 1090 1090 1820 1820
1250 675 675 3030 3030 1950 1950 1220 1220 1780 1780
1600 850 850 3750 3750 1840 1840 1270 1270 1970 1970
2500 1340 1340 5800 5800 2220 2220 1325 1325 2180 2180

Трехфазные двухобмоточные масляные силовые трансформаторы ТМГ33 предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии в условиях наружной или внутренней установки умеренного (от плюс 40 до минус 45 °С) или холодного (от плюс 40 до минус 60 °С) климата. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м.

Обмотка низшего напряжения трансформаторов этой серии выполнена не из алюминиевых проводов, а из алюминиевой фольги, что сочетает в себе простоту намотки с высоким уровнем надежности.

Номинальная частота 50 Гц. Регулирование напряжения осуществляется в диапазоне до ± 5 % на полностью отключенном трансформаторе (ПБВ) переключением ответвлений обмотки ВН ступенями по 2,5 %.

Согласно ГОСТ 11677, предельные отклонения технических параметров трансформаторов ТМГ33 составляют:

  • напряжение короткого замыкания ±10%;
  • потери короткого замыкания на основном ответвлении +10%;
  • потери холостого хода +15%;
  • полная масса +10%.

Техническая документация и инструкции по силовым трансформаторам ТМГ 33

Полные технические характеристики ТМГ33 (класс энергосбережения Х2К2)

Полные технические характеристики ТМГ33 (класс энергосбережения Х3К2)

Опросный лист: Технические характеристики силового трансформатора ТМГ33

Опросный лист для заказа Нестандартного масляного трансформатора

Руководство по эксплуатации: Трансформаторы ТМГ33 (Х2К2)

Руководство по эксплуатации: Трансформаторы ТМГ33 (Х3К2)

Сертификат на трансформаторы силовые ТМГ33

Каталог: Силовые масляные трансформаторы 16 - 3200 кВА

Аттестованы ПАО Россети: ТМГ и ТСГЛ

Все серии трансформаторов типа ТМГ (МЭТЗ им. В.И. Козлова)

Запросить прайс-лист   или получить подробную информацию, можно по телефонам и e-mail:

Санкт-Петербург: +7 (812) 325-43-00, 325-43-10, 325-43-58
Чебоксары: +7 (8352) 50-62-99, +7 (917) 657-60-00, +7 (917) 657-80-00
Другие города России: +7 (812) 325-43-00

E-mail: zakaz@mitek.spb.ru - для отправки заявки, запроса прайса или счета.

Для заказа нестандартного трансформатора, КТП или щитового оборудования необходимо заполнить и отправить нам опросный лист.




Примечание! Технические характеристики, вес и размеры, указанные на сайте, могут отличаться от действующих на сегодняшний день ввиду постоянного совершенствования электрооборудования. Поэтому просим уточнять актуальность данных при заказе.
